Drucklufttechnik
Modernisierung einer Kompressorstation – Effizienz, Zuverlässigkeit und Prozesssicherheit neu definiert
Im Rahmen eines umfassenden Modernisierungsprojekts wurde eine bestehende Kompressorstation technisch und strukturell auf den neuesten Stand gebracht. Ziel war es, die Betriebssicherheit zu erhöhen, die Druckluftqualität nachhaltig zu verbessern und Ausfallzeiten in den angeschlossenen Produktionsbereichen deutlich zu reduzieren.
Ausgangssituation – hohe Belastung, unzureichende Druckluftqualität
Vor dem Umbau war die Kompressorstation erheblichen Belastungen ausgesetzt:
- Ständige Feinstaubverschmutzung durch fehlende oder unzureichende Zu- und Abluftführung
- Unzureichende Druckluftaufbereitung, wodurch regelmäßig Kondensatwasser im Leitungsnetz entstand
- Feuchtigkeitseintrag in sensiblen Bereichen, insbesondere in der Lackierkabine und der Sandstrahlkabine
- Erhöhte Störanfälligkeit der angeschlossenen Anlagen und wiederkehrende Qualitätsprobleme
Diese Faktoren führten zu unnötigen Stillständen, erhöhtem Wartungsaufwand und einer insgesamt instabilen Druckluftversorgung.
Durchgeführte Modernisierungsmaßnahmen
Um die Druckluftstation nachhaltig zu optimieren, wurden mehrere technische Maßnahmen umgesetzt:

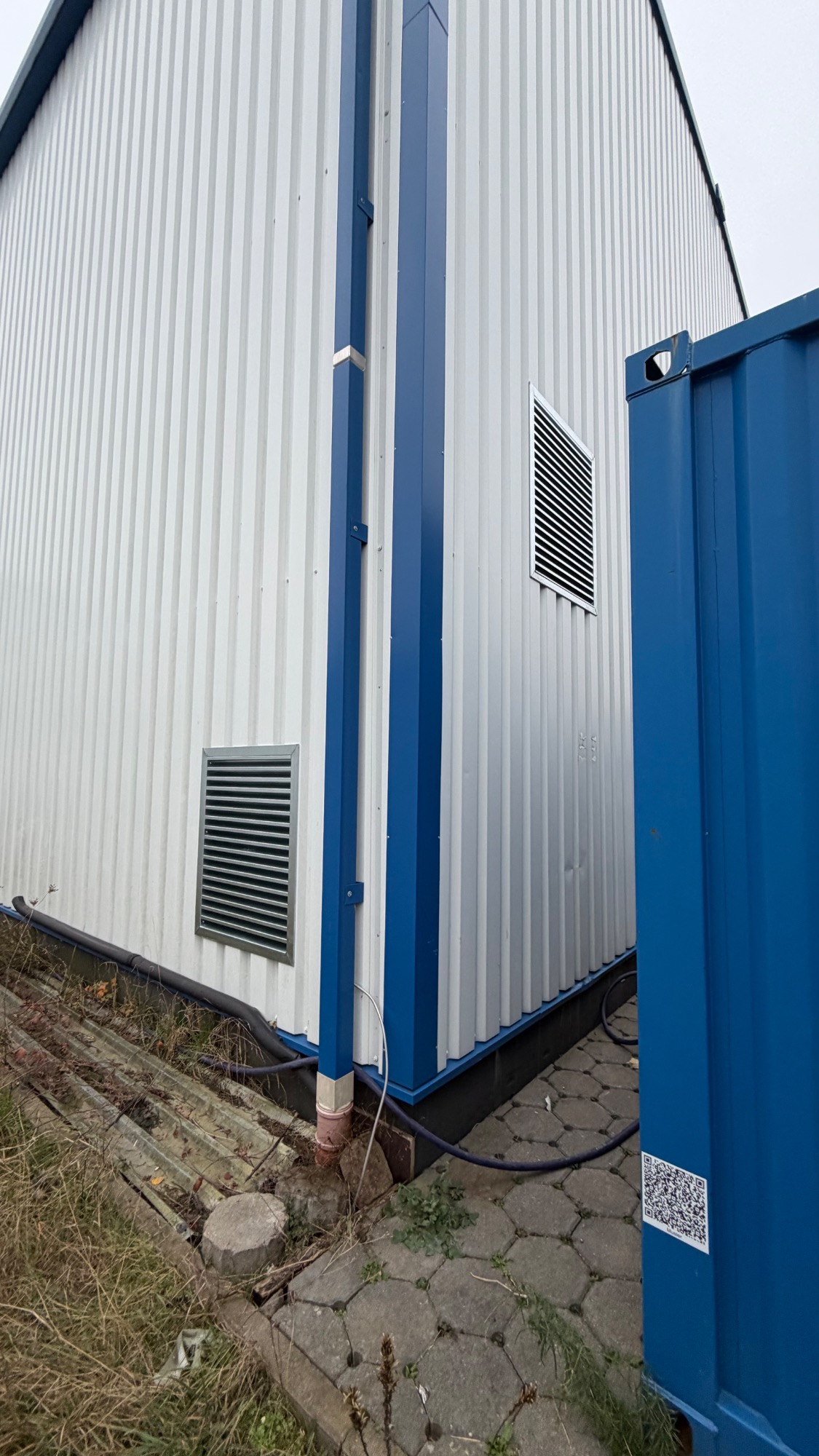

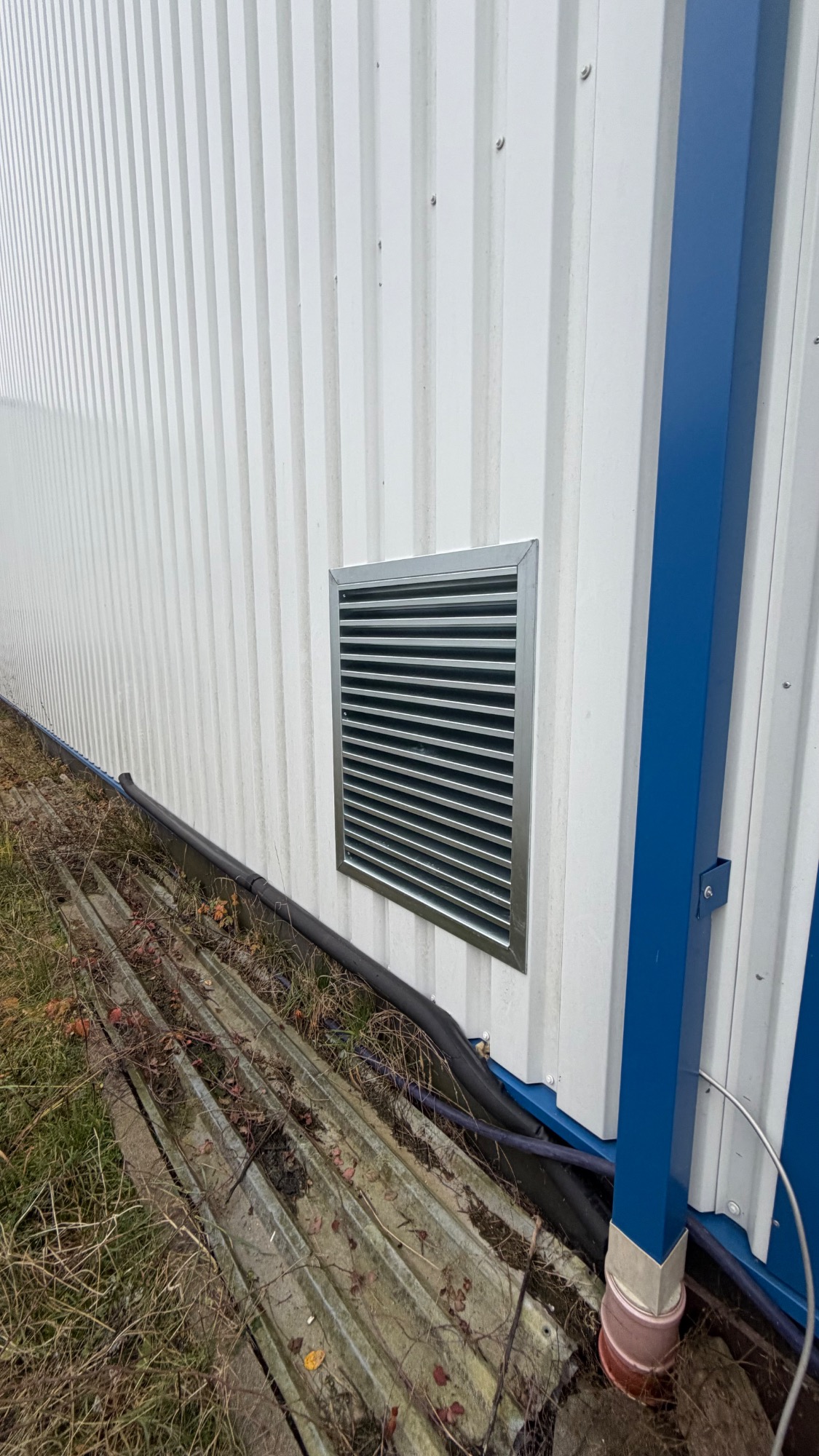

1. Installation eines Zu- und Abluftkanalsystems

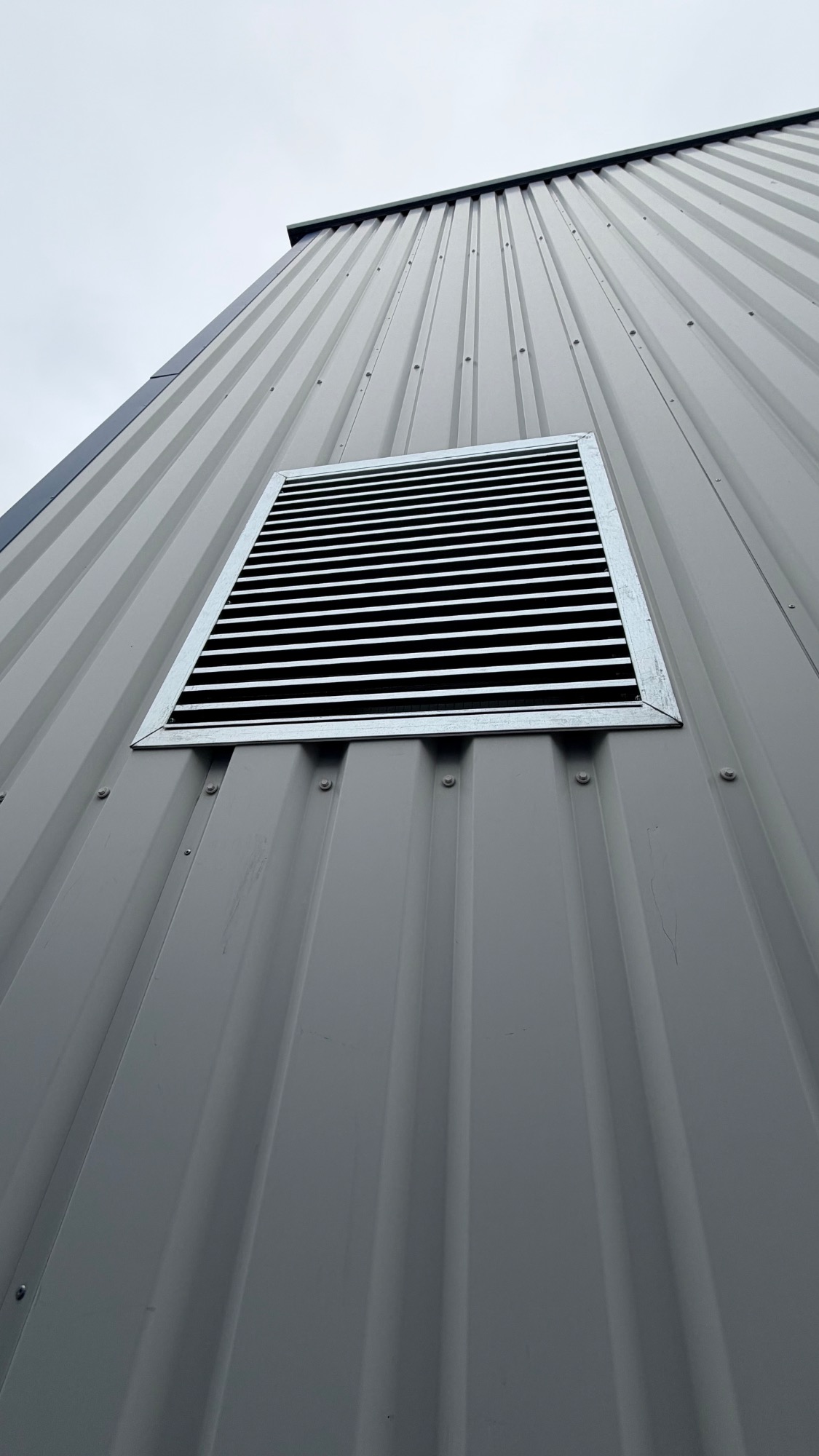

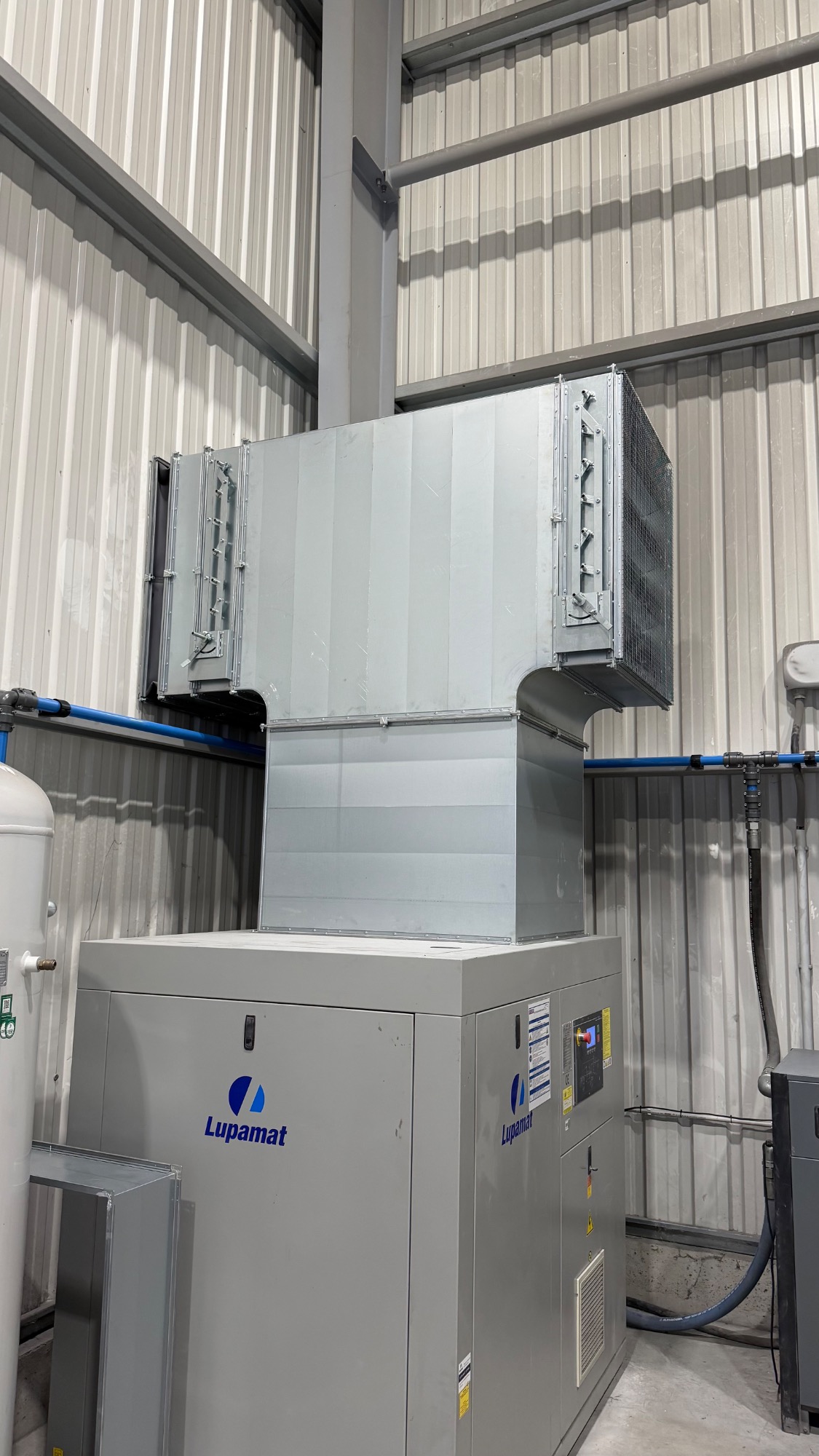

Der Kompressor wurde mit einer gezielten Zuluft- und Abluftführung ausgestattet.
Dies sorgt für:
- konstante, saubere Ansaugluft
- kontrollierte Wärmeabfuhr
- stabile Betriebstemperaturen
Die Abluft wurde zudem umschaltbar ausgeführt:
- Sommerbetrieb: Warme Abluft wird nach außen geführt
- Winterbetrieb: Warme Abluft wird zur Hallenbeheizung genutzt

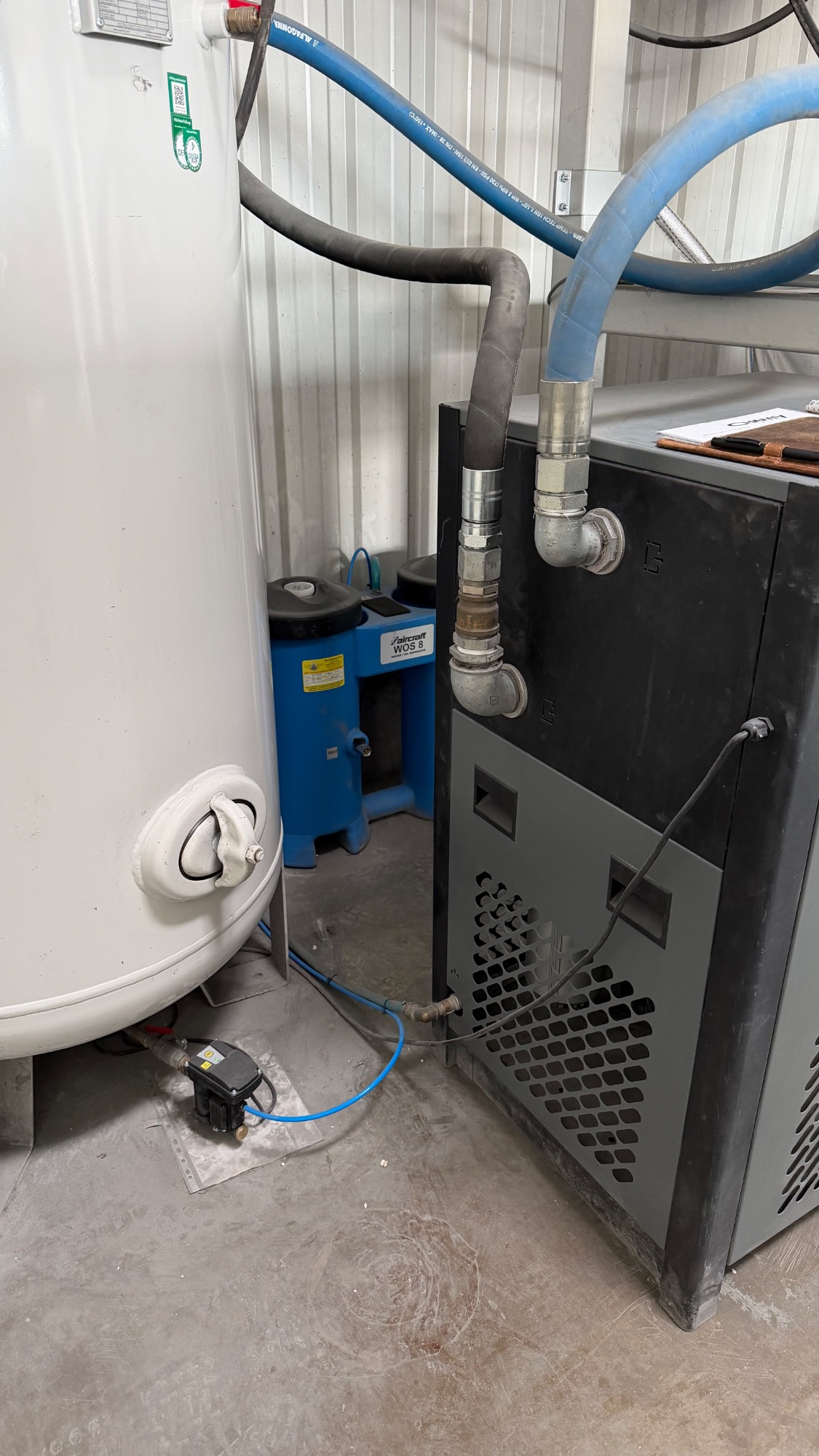

2. Einbau eines Zyklonabscheiders
Zur Verbesserung der Druckluftqualität wurde ein leistungsstarker Zyklonabscheider installiert.
Er entfernt zuverlässig:
- Kondensat
- grobe Partikel
- Feuchtigkeit aus der Druckluft
3. Optimierung der Aufstellungsreihenfolge

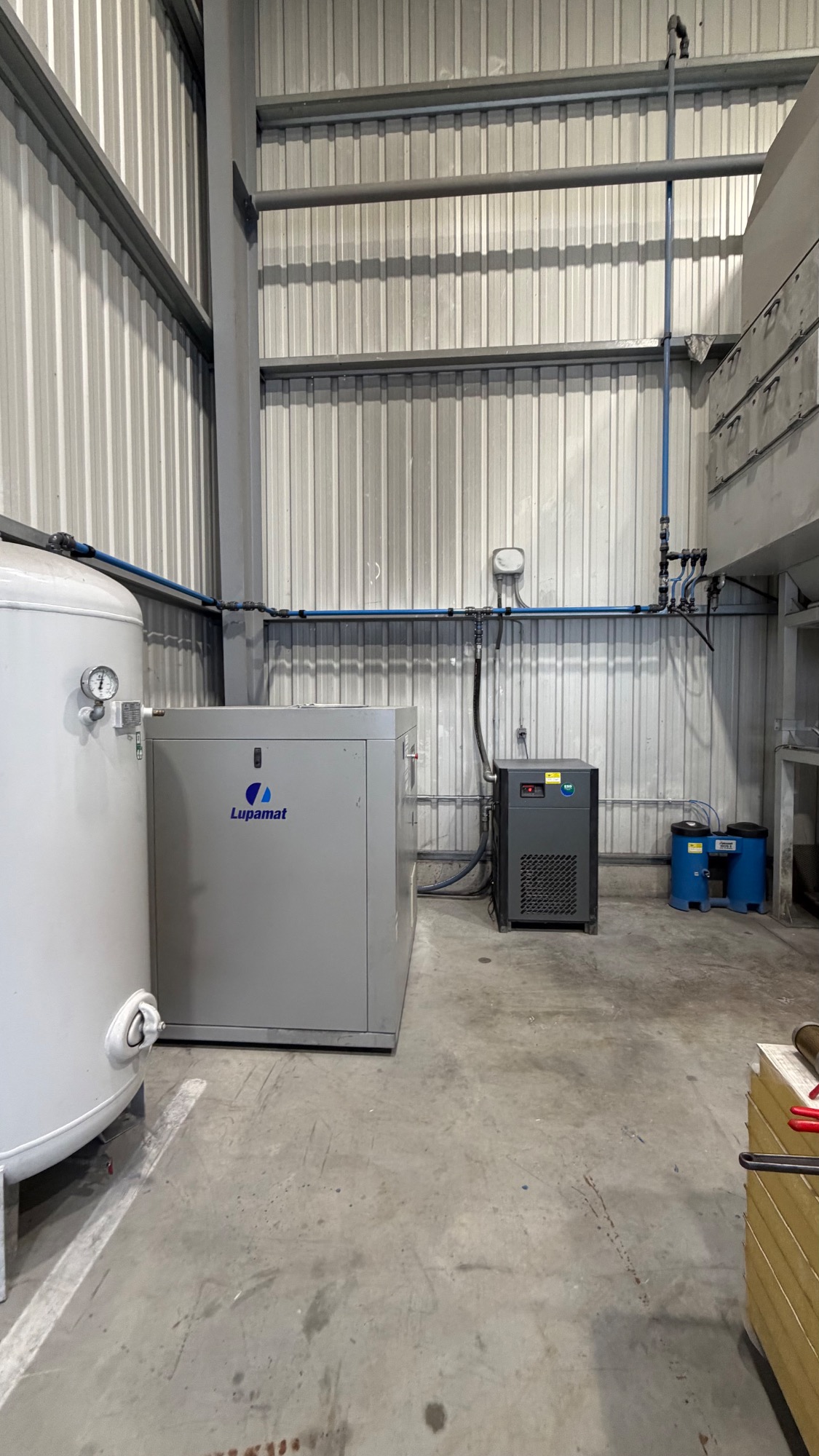

Die gesamte Peripherie – vom Kompressor über die Aufbereitung bis hin zur Verteilung – wurde in eine technisch sinnvolle Reihenfolge gebracht.
Das Ergebnis:
- kürzere Wege
- geringere Druckverluste
- effizientere Aufbereitung

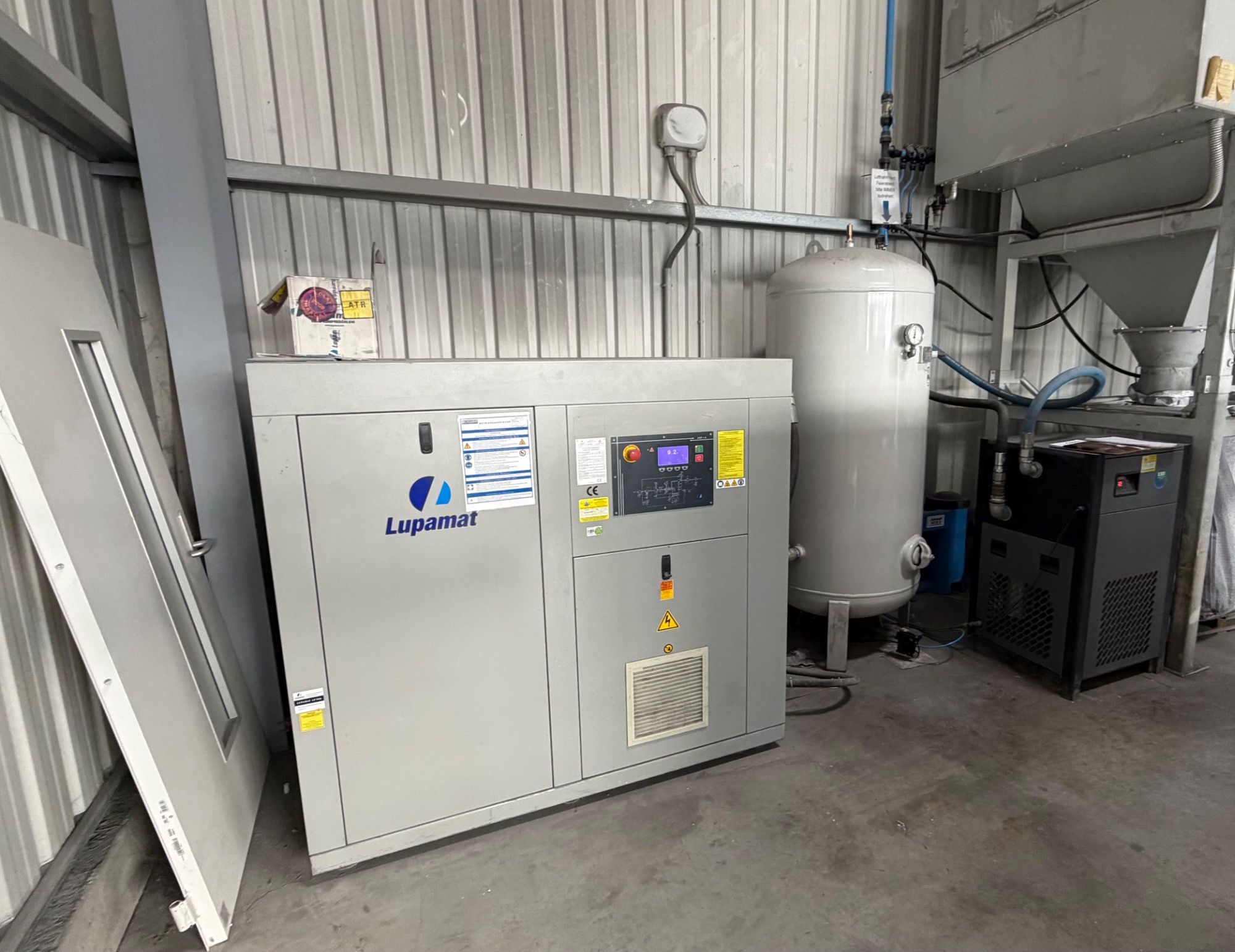

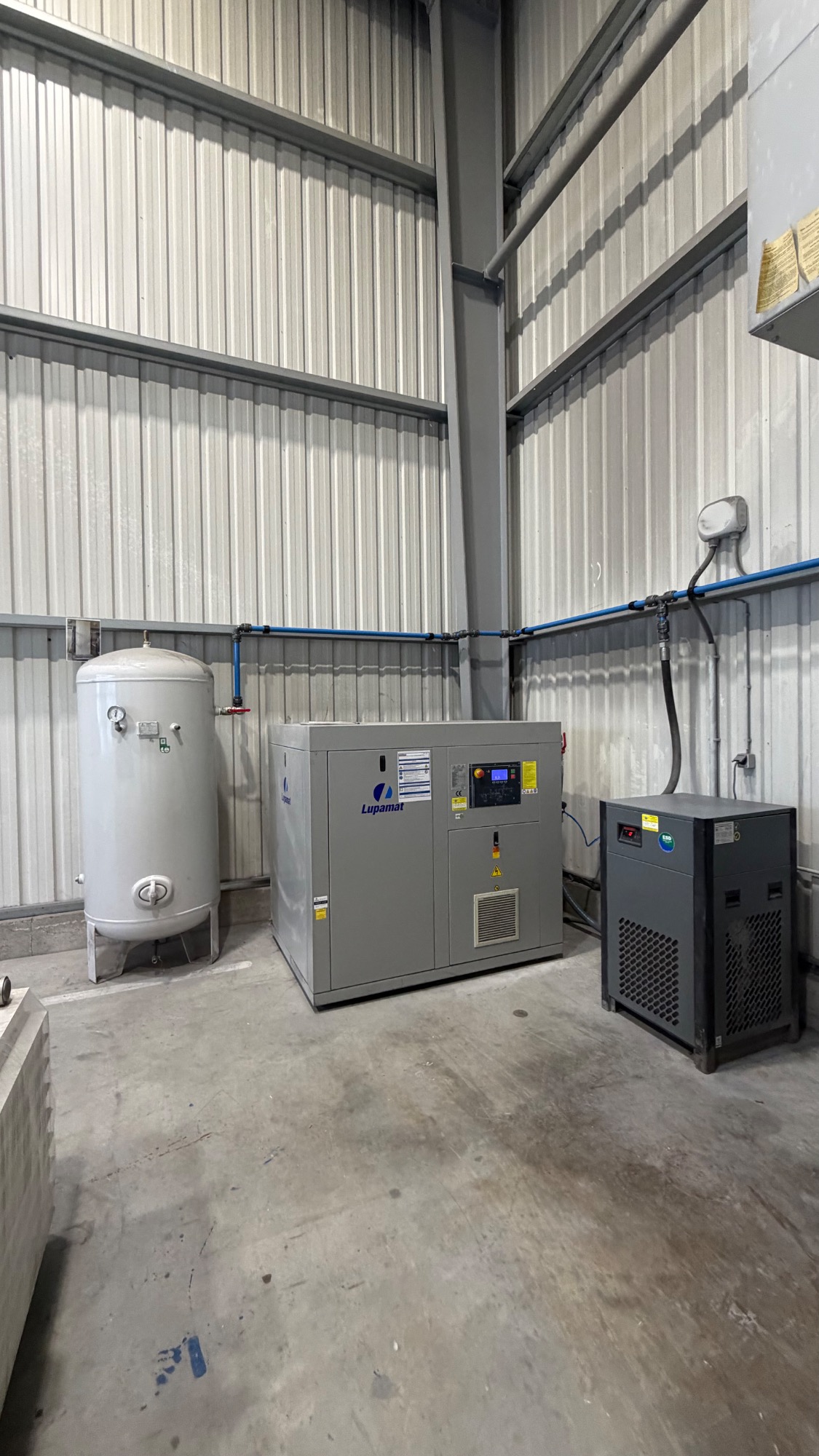

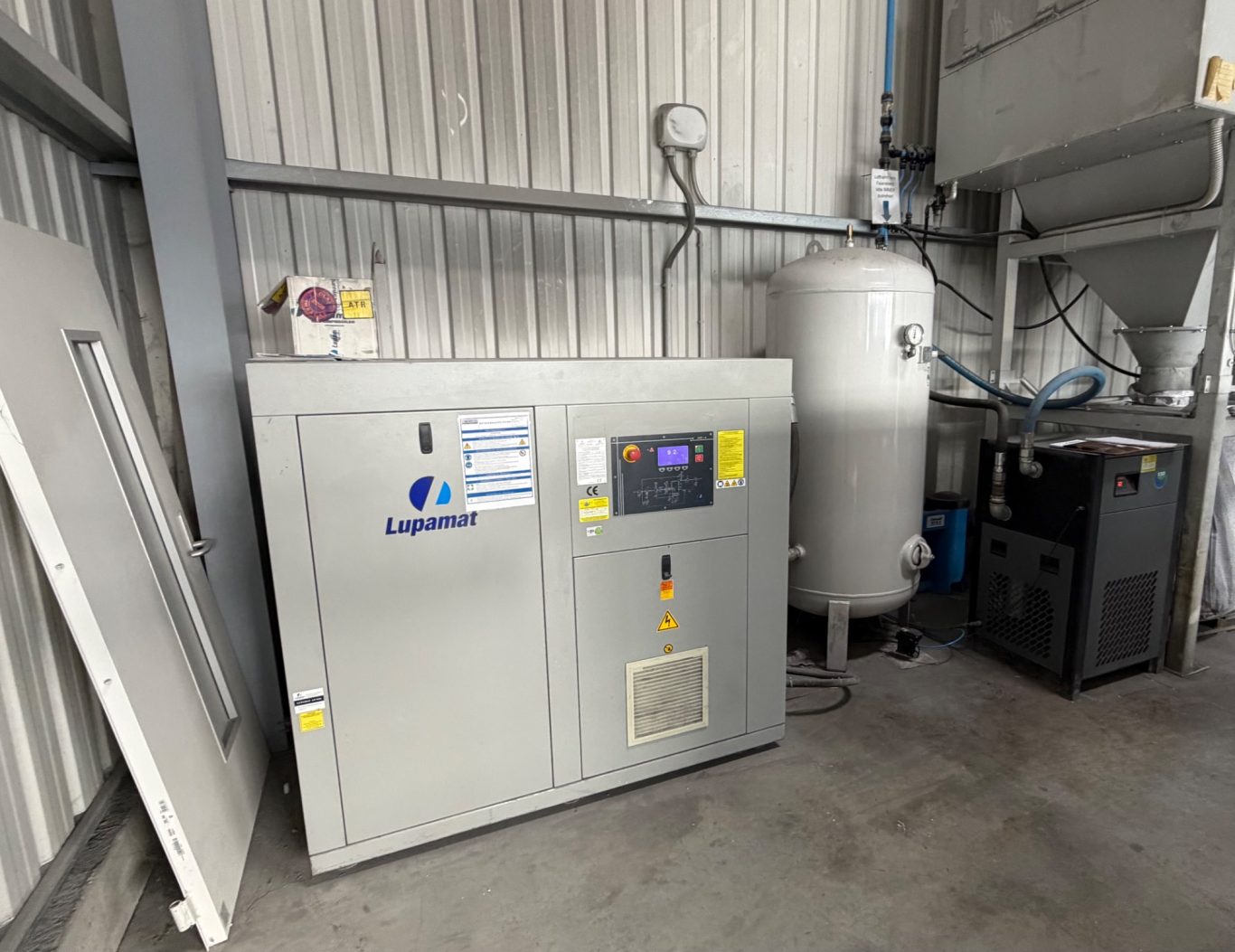

Ergebnis – stabile Prozesse und maximale Zuverlässigkeit
Durch die Modernisierung konnte die Druckluftstation nachhaltig verbessert werden:
- Saubere, gefilterte Zuluft für den Kompressor
- Umschaltbare Abluftführung für optimale Energieeffizienz
- Kein Kondensatwasser mehr im Leitungsnetz
- Deutlich weniger Ausfälle in Lackier- und Sandstrahlkabine
- Konstante Druckluftqualität für alle angeschlossenen Prozesse
Die Neuverrohrung der gesamten Druckluftstrecke erfolgte mit dem AIRpipe Aluminium-Systemrohr, das durch seine glatten Innenflächen, hohe Korrosionsbeständigkeit und geringe Druckverluste eine dauerhaft effiziente und saubere Druckluftversorgung gewährleistet.
Die Anlage arbeitet nun effizienter, sauberer und zuverlässiger – ein klarer Mehrwert für den gesamten Betrieb.
Modernisierung einer Kompressorstation – Wirtschaftlichkeit, Betriebssicherheit und Redundanz neu aufgebaut
Im Zuge einer umfassenden Analyse der bestehenden Druckluftversorgung wurde eine in die Jahre gekommene Kompressorstation technisch neu strukturiert und wirtschaftlich sinnvoll modernisiert. Ziel war es, die Betriebssicherheit zu erhöhen, die Druckluftqualität zu stabilisieren und eine zukunftsfähige, redundante Versorgung aufzubauen.
Ausgangssituation – zwei veraltete Anlagen mit hohen Risiken

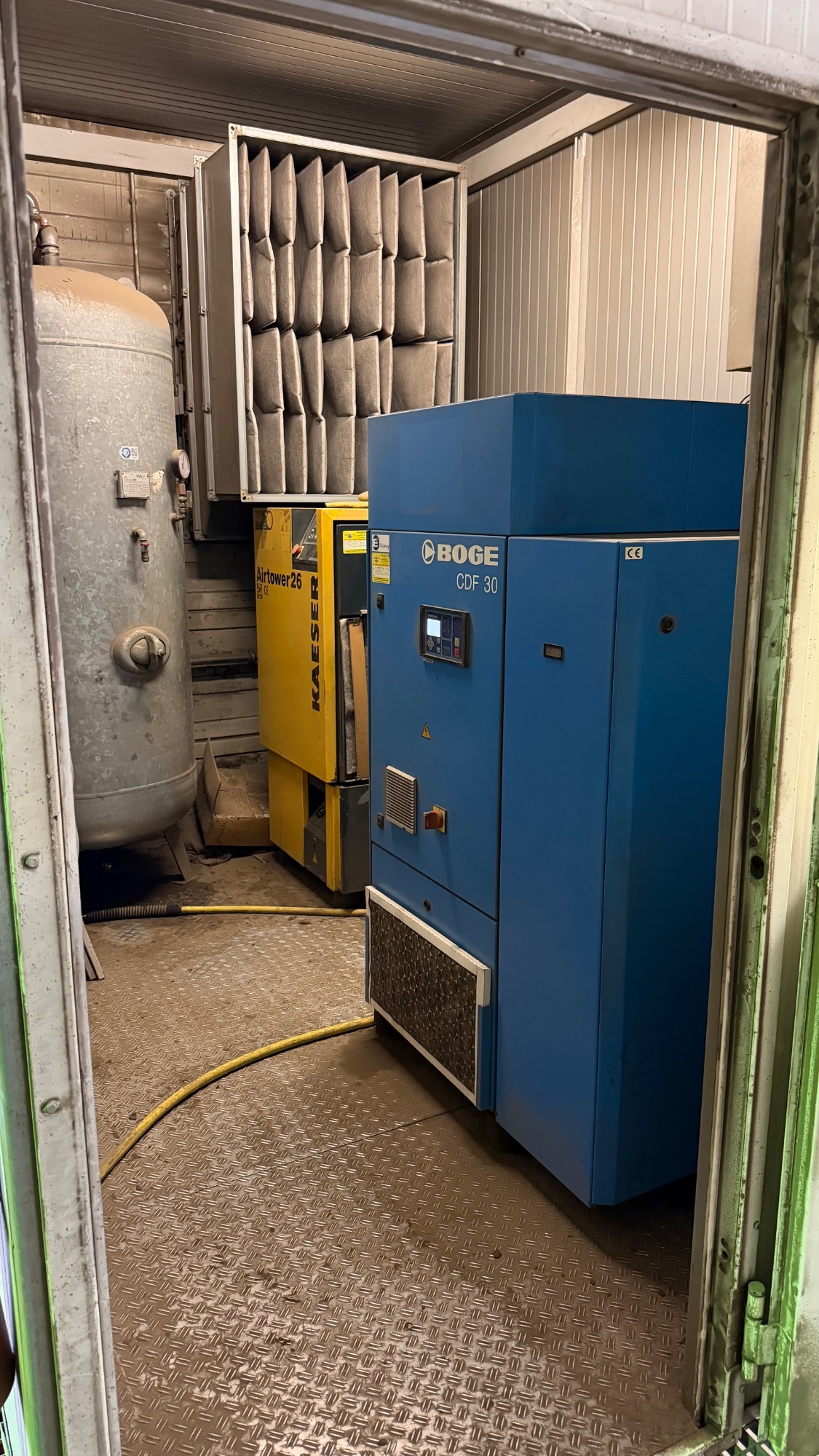

Vor Beginn der Modernisierung bestand die Station aus:
- einem KAESER-Kompressor mit integriertem Kältetrockner
- einem BOGE-Kompressor ebenfalls mit integriertem Kältetrockner
- beide Anlagen mit rund 30.000 Betriebsstunden
- beide Kältetrockner defekt
- beide Kompressoren standen kurz vor einer umfangreichen, kostenintensiven Wartung
Die Summe aus:
- notwendiger Großwartung
- Instandsetzung
- Austausch der integrierten Kältetrockner
…hätte die Wirtschaftlichkeit deutlich überschritten. Eine Reparatur beider Altanlagen war daher nicht mehr sinnvoll.
Gemeinsame Lösungsfindung – wirtschaftlich, modern und zukunftssicher
In enger Abstimmung mit dem Kunden wurde eine technisch wie wirtschaftlich optimale Lösung erarbeitet:

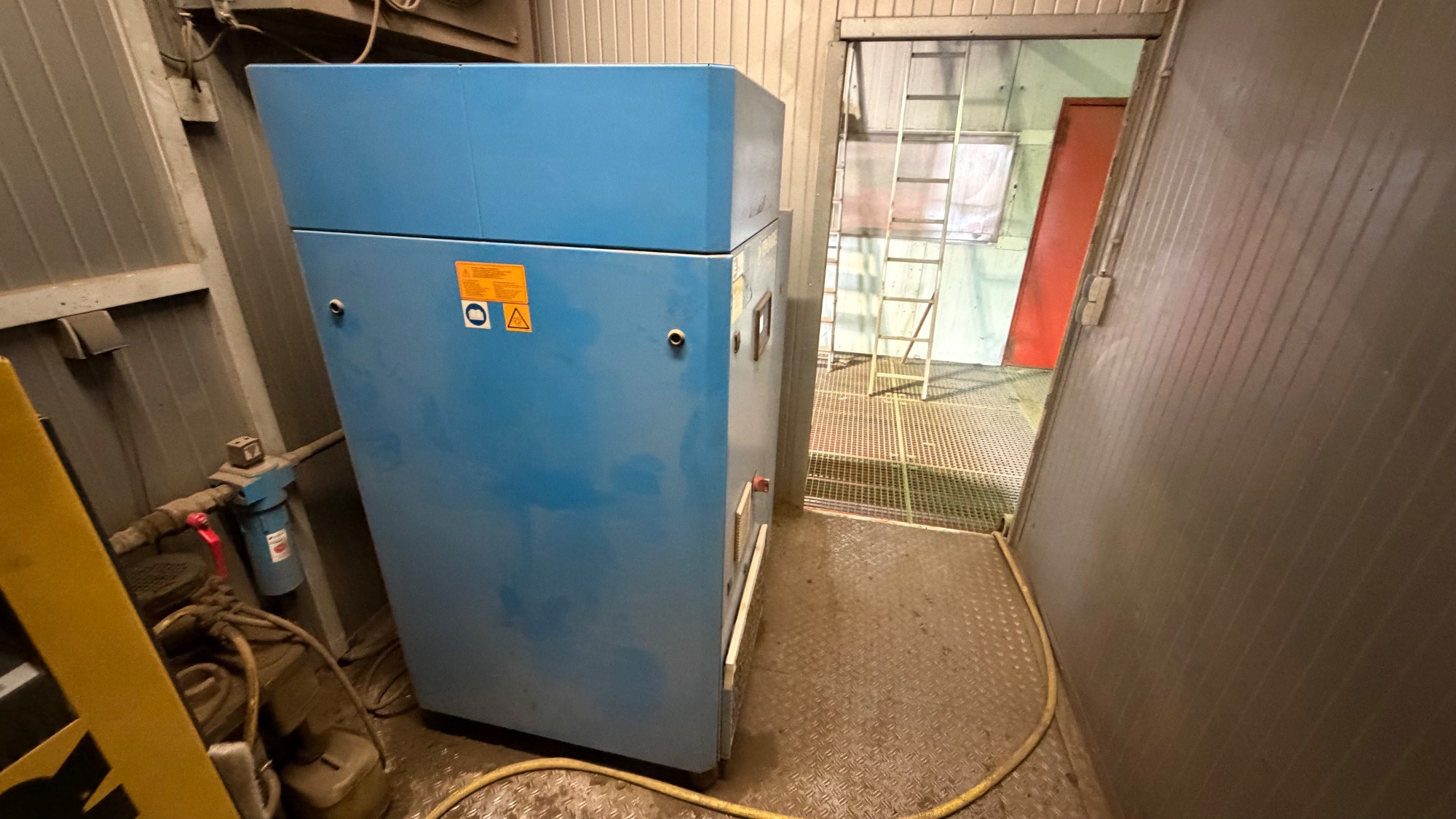

- Der BOGE-Kompressor wurde vollständig demontiert
- Ersetzung durch ein modernes, energieeffizientes Aggregat.

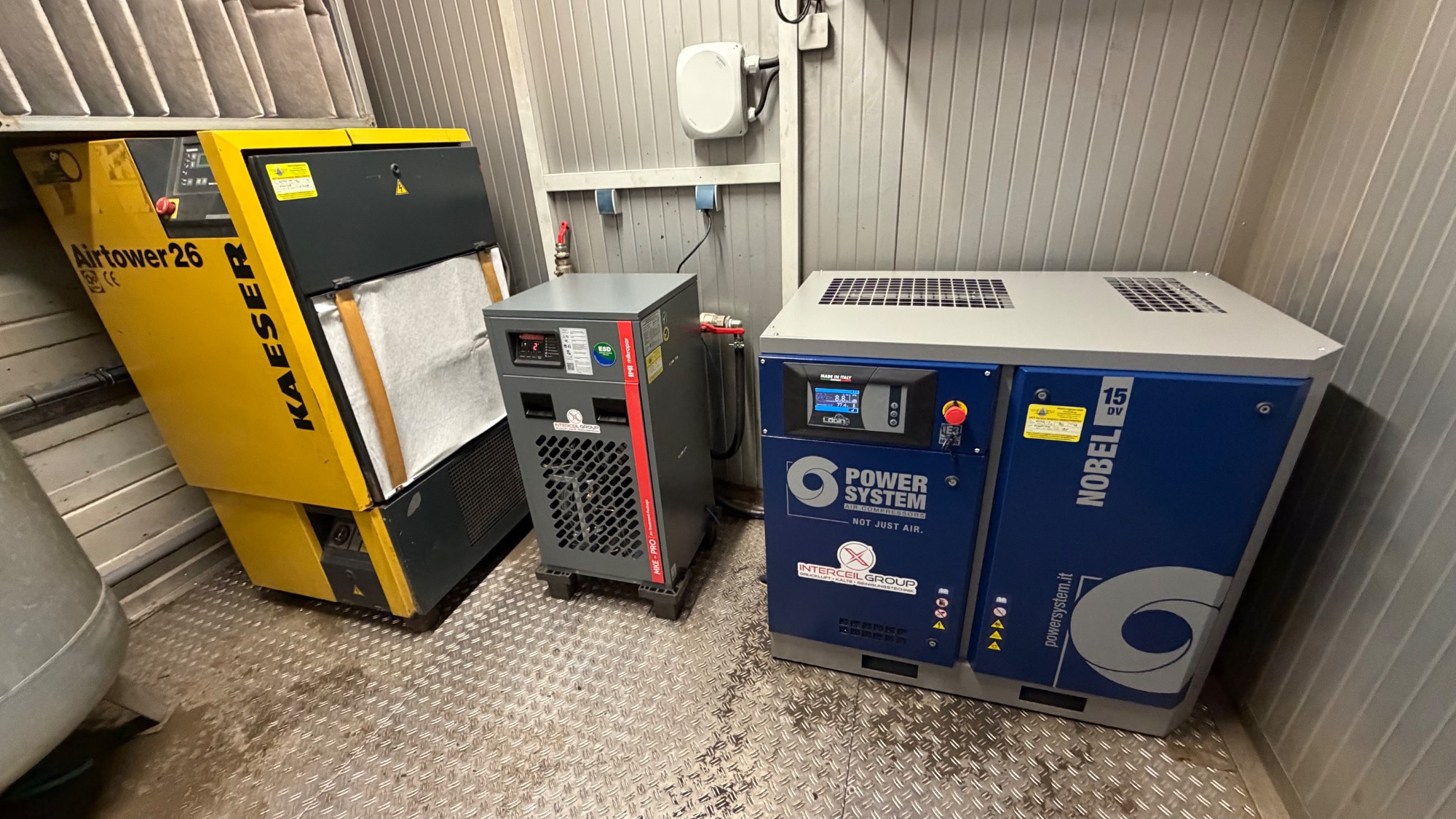

- Installation eines neuen Kompressors: POWERSYSTEM NOBEL15‑10DV
- drehzahlgeregelt, leistungsstark, effizient und für Dauerbetrieb ausgelegt.

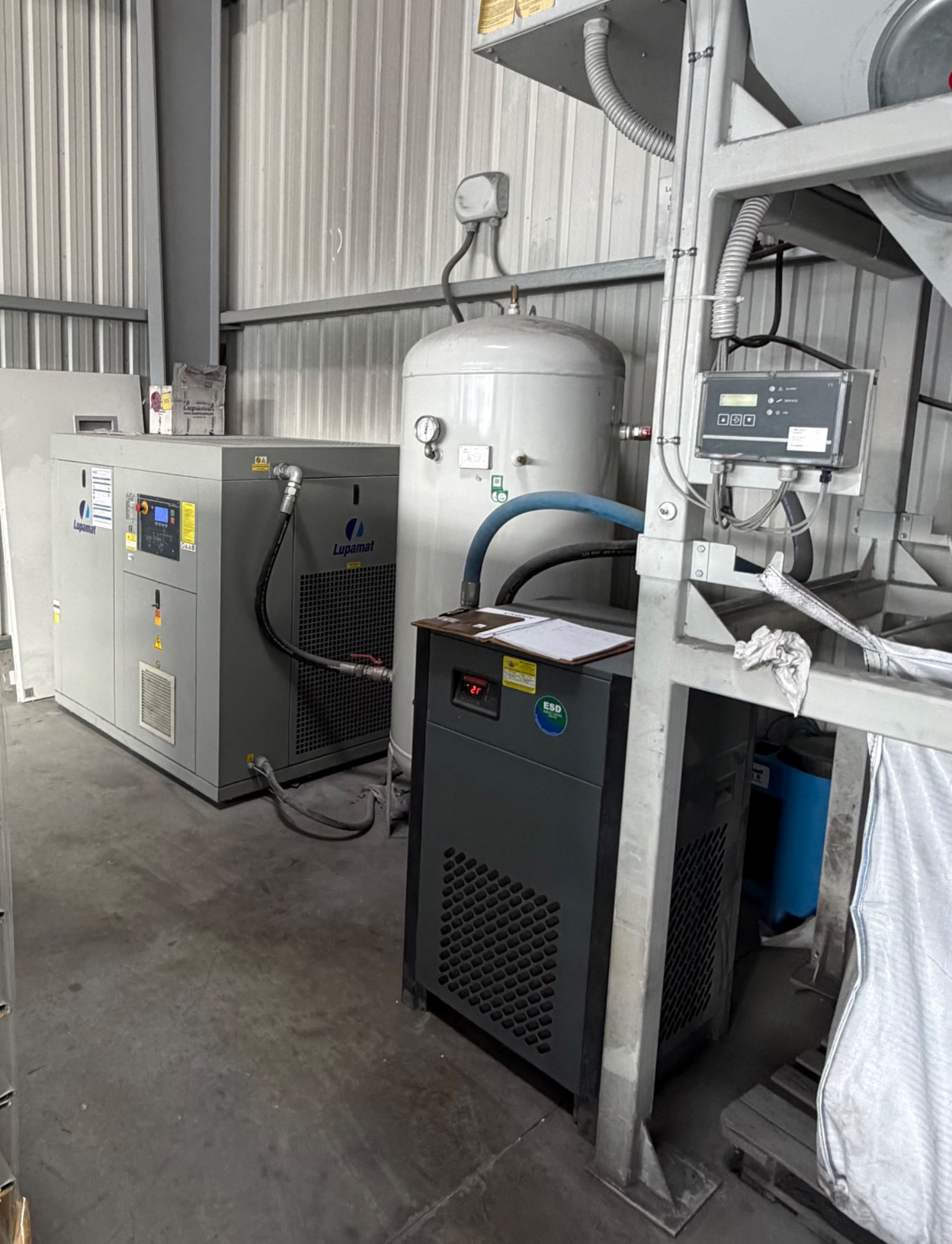

- Aufstellung eines externen Kältetrockners von Mikropor
- deutlich zuverlässiger, wartungsfreundlicher und leistungsstabiler als integrierte Systeme.
- KAESER-Kompressor bleibt als Redundanz erhalten
- integrierter Kältetrockner wurde außer Betrieb genommen
- vollständige Wartung des Kompressors durchgeführt
- Druckluftleitung so konzipiert, dass beide Kompressoren über den externen Kältetrockner laufen können
In der Praxis wird immer nur ein Kompressor aktiv betrieben, während der zweite als vollwertige Redundanz bereitsteht. Dies erhöht die Versorgungssicherheit erheblich.
Optimierung der Kondensatableitung

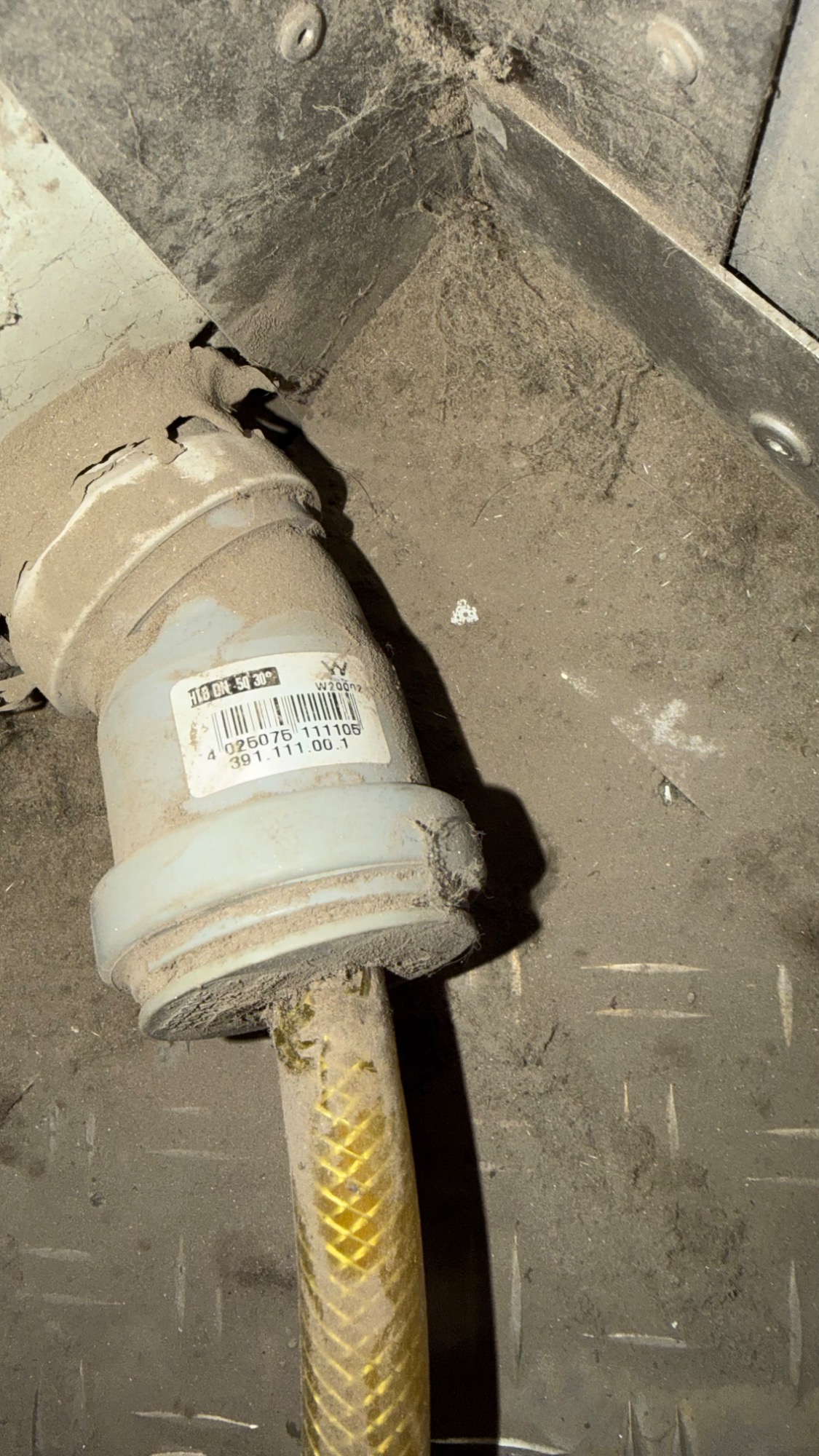

In der Vergangenheit kam es regelmäßig zu Verstopfungen in den Kondensatleitungen, was zu Störungen und Feuchtigkeitseintrag führte.
Im Zuge der Modernisierung wurden:
- Leitungswege angepasst
- Gefälle optimiert
- Ableitpunkte neu strukturiert
- zuverlässige Kondensatableiter installiert
Das Ergebnis ist eine dauerhaft sichere und störungsfreie Kondensatableitung.
Ergebnis – stabile, effiziente und wirtschaftliche Druckluftversorgung

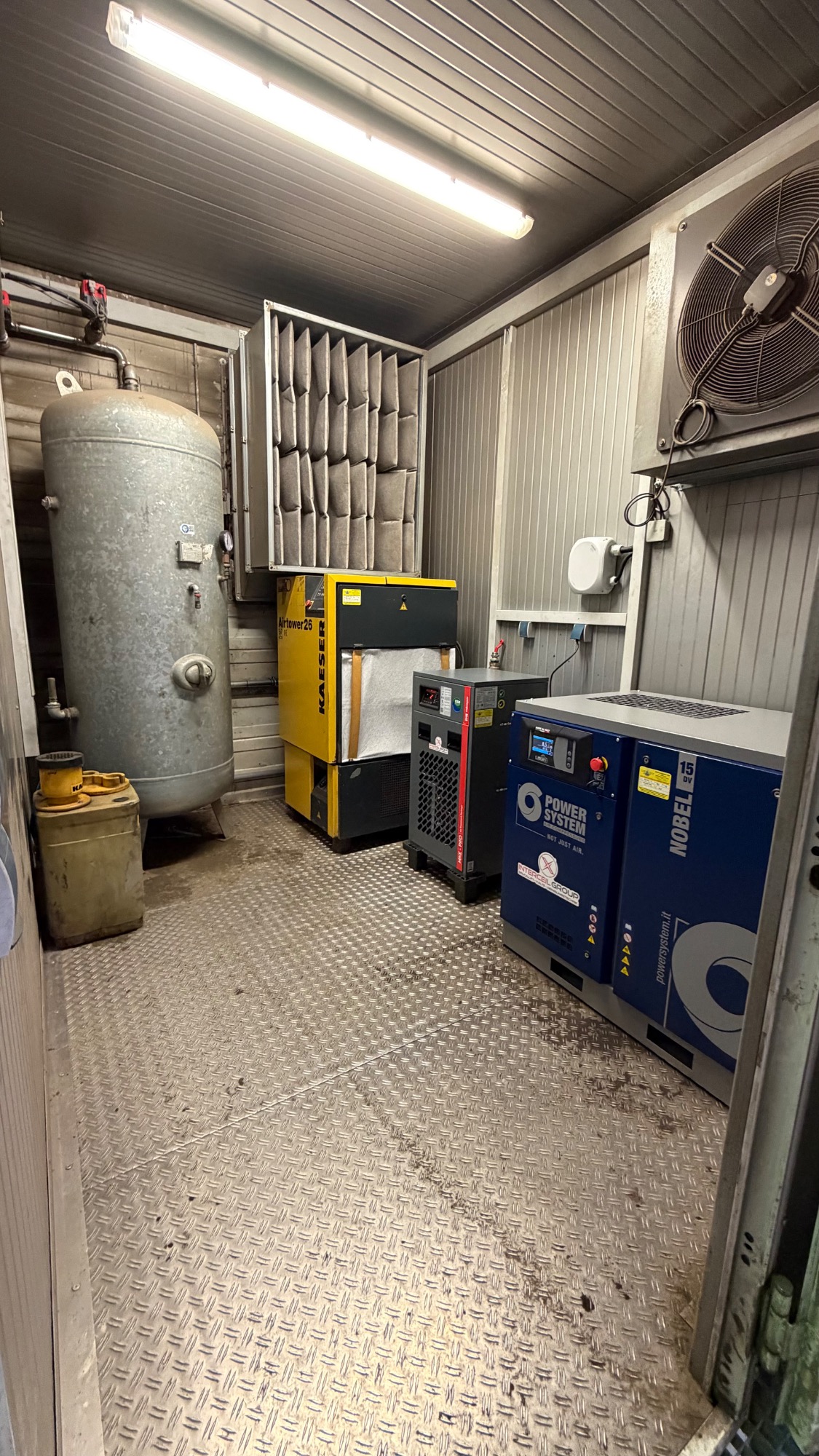

Durch die Modernisierung wurde die gesamte Druckluftstation auf ein neues Niveau gehoben:
- Moderne, energieeffiziente Hauptanlage (NOBEL15‑10DV)
- Externer Mikropor-Kältetrockner für konstante Druckluftqualität
- KAESER-Kompressor als vollwertige Redundanz
- Zentrale Trocknung für beide Kompressoren
- Deutlich reduzierte Betriebskosten gegenüber einer Reparatur der Altanlagen
- Optimierte Kondensatableitung ohne Verstopfungen
- Höhere Prozesssicherheit für alle angeschlossenen Verbraucher
Die Anlage ist nun wirtschaftlich, zuverlässig und zukunftssicher ausgelegt – mit klarer Redundanz und stabiler Druckluftqualität.
